VOCs在线监测方案

在线监测系统构成

VOCs在线监测系统由以下几个部分构成：



系统介绍

样品预处理系统

1. 取样功能：除尘除水，防止冷凝水进入，避免分析仪受到干扰
2. 近端自动查核功能：保z设备的量程漂移在误差范围内，确保数据的准q性 和有效性
3. 远端自动查核功能：查核管路有无污染或者泄露，避免系统测量数值偏差
4. 反吹功能：清除采样管路，防止管路堵塞，保z管路干净



Anchor VOCs 在线监测分析仪

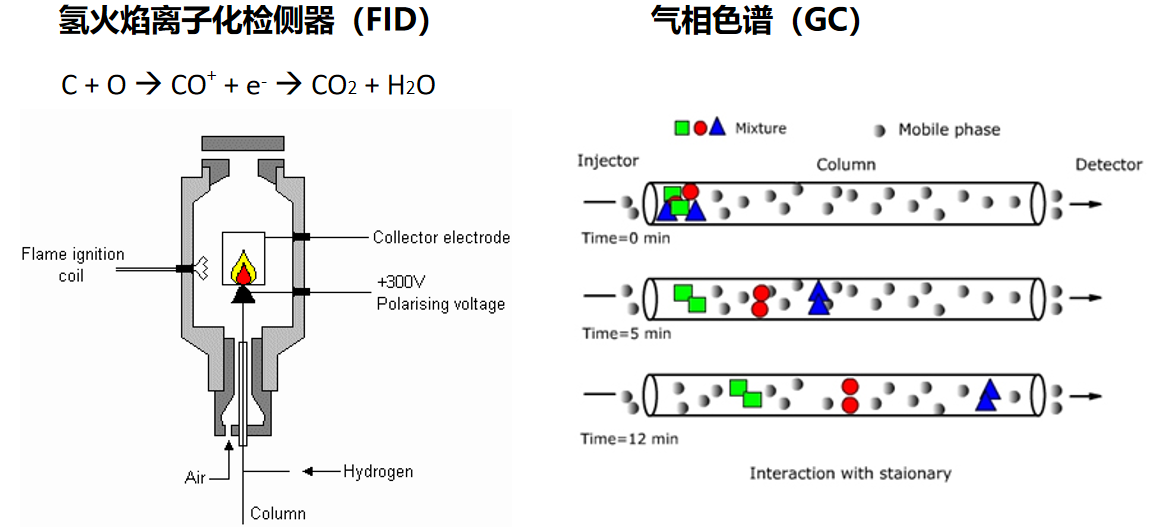

Anchor VOCs 在线监测分析仪原理GC-FID



结合气相色谱与氢离子火焰的分析方法，以各组分从柱末端流出的浓度对进样后的时间作图, 得到色谱图

 Anchor VOCs 在线监测分析仪技术指标



Model I 六通道

采用六项源流选择器和十项注射器组合设计而成，适用于六个污染源排放口的分时监测，实时精q的监测企业的排污情况。



数据采集系统

数采仪

输入形式一：串口RS232：用于接收监测设备因子（CH4、NMHC、苯系物等）浓度、温压流等参数；4-20mA电流：用于接收模拟量信号。

输出形式二：SIM卡：用于经GPRS网络将数据上传环保平台/内部管理平台；RJ45：用于经互联网将数据上传环保平台/内部管理平台；串口RS485：用于经串口将数据传输到中控室DCS系统。

在线监测站房

站房建设

站房选址应靠近采样点；占地空间大于2.5m*2.5m*2.8m（长*宽*高）；站房内温度b证在5℃—35℃；配电为220V 50Hz交流电，防雷、接地装置；

室外独立机柜

如室外无条件建设站房，可使用室外独立机柜对设备提供保护，独立机柜采用不锈钢材质；若在防爆区，可使用防爆机柜，内置正压防爆系统、防爆空调、报警系统。
